一、方形設計

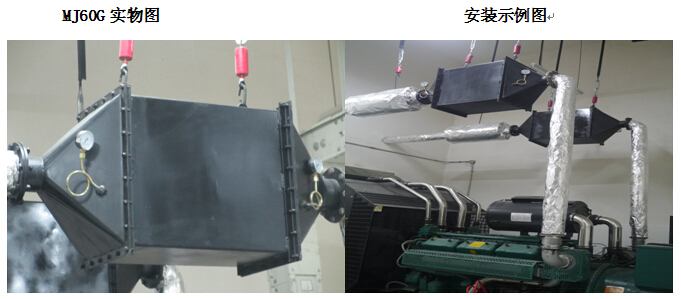

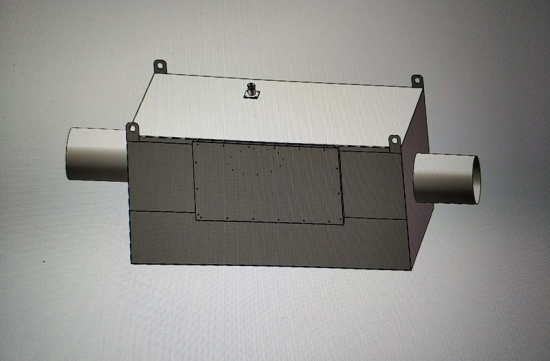

　　1、共有兩個排氣管，配兩個后處理系統，單個后處理系統圖紙及尺寸如下：


　　尺寸說明：

　　1510mm*688mm*754mm

　　2、系統總質量為120*2=240kg;

　　3、拆卸維護所需要的壓力值至少為;0.6Mpa

　　4、黑煙處理效果為90%，林格曼黑度≤1級，符合第三方環保檢測要求。

　　二、圓形設計

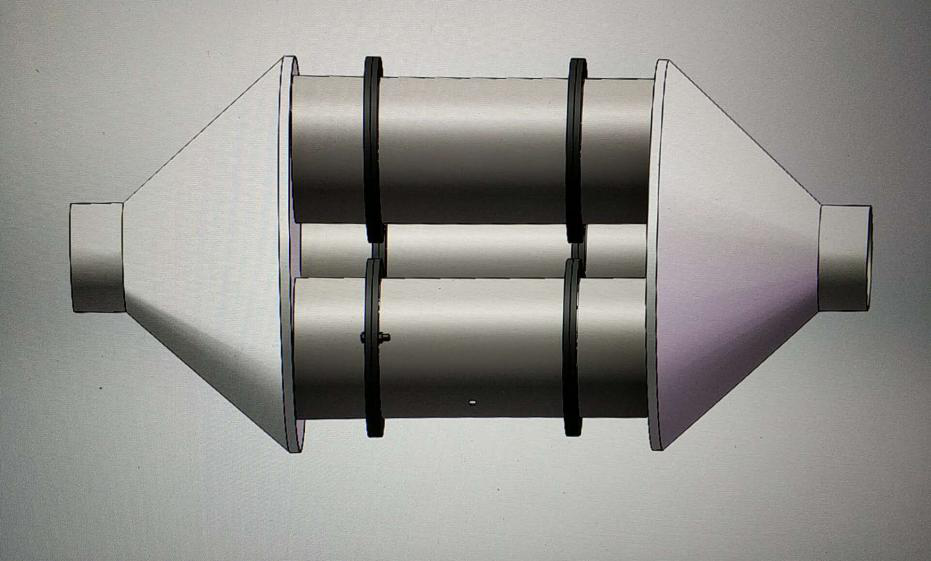

　　1、共有兩個排氣管，配兩個后處理系統，單個后處理系統圖紙及尺寸如下：

　　尺寸說明：1000mm*600mm

　　2、系統總質量為100*2=200kg;

　　3、拆卸維護所需要的壓力值至少為;0.6Mpa

　　4、黑煙處理效果為90%，林格曼黑度≤1級，符合第三方環保檢測要求。

　　三、DPF尾氣發電機組尾氣凈化產品技術資料

　　1、DPF尾氣發電機組尾氣凈化裝置捕集柴油顆粒采用國際較新高溫陶瓷凈化系統，透氣率高、背壓低、易反吹再生。配置背壓表，顯示工作中排氣壓力是否正常，高壓空氣反吹時間頻率，可調整直接控制背壓。柴油顆粒積累到一定量受熱后自動燃燒循環再生。

　　該方案在線主動再生，工作可靠，背壓低，可長期連續運轉，基本免維護。

　　除去柴油發電機內排放出來的顆粒物(黑煙)及有害氣體，并具有消音功能。

　　系統凈化直觀效果圖如下：

　　—— 顆粒物(PM)去除效率90%，林格曼黑度≤1級

　　2、發電機組尾氣凈化裝置系統 性能特點　　

　　? 黑煙處理效果明顯，不透光率接近于零

　　? 系統使用的濾芯貴金屬纖維膜再生性強

　　? 配有進排氣壓力表，了解在線工作狀況

　　? 設計有自動旁通閥開啟功能，保證在異常情況下發電機組正常工作

　　? 可實現低空排放，不需加高煙囪裝置

　　? 組件結構，安裝簡易

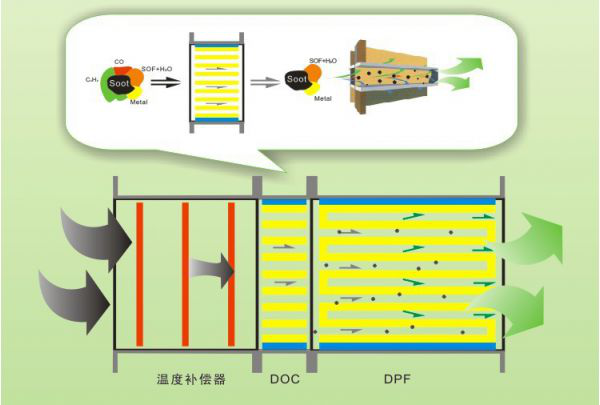

　　3、顆粒捕集器(DPF)工作原理

　　顆粒捕集器濾芯(DPF)為凈化裝置的核心技術， DPF采用碳化硅陶瓷，并經特殊工藝加工成壁流式多孔陶瓷，該結構對捕捉柴油應急發電機組尾氣排放的顆粒物效率較高。DPF的每一個通道在一端開口，在另一端封口，氣體通道為孔壁在的微孔，柴油發電機的排氣從入口進入過濾體，然后由入口通道的壁流面流出， 顆粒物被攔截在孔內， 過濾后的氣體排出。

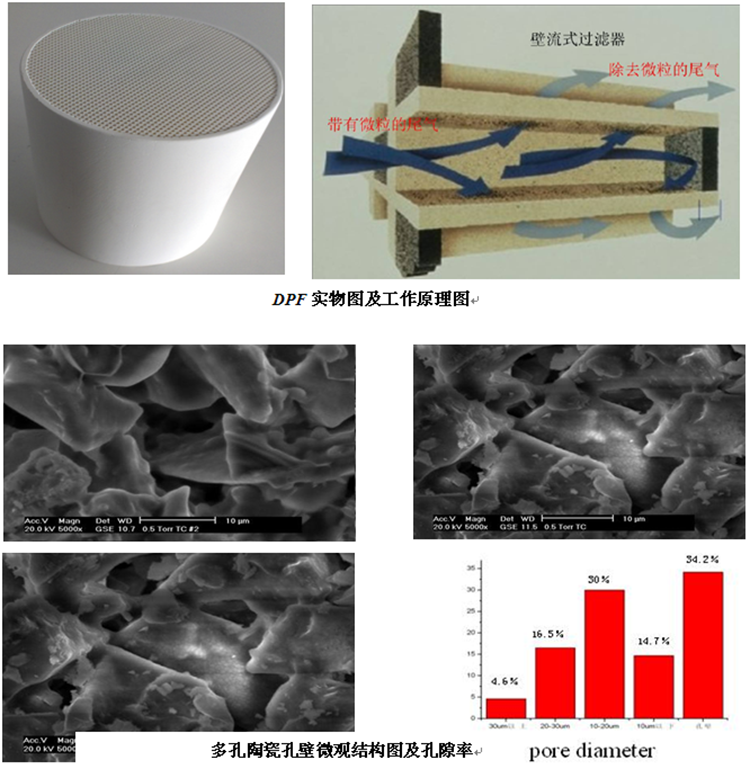

　　4、顆粒捕集器(DPF)產品圖片

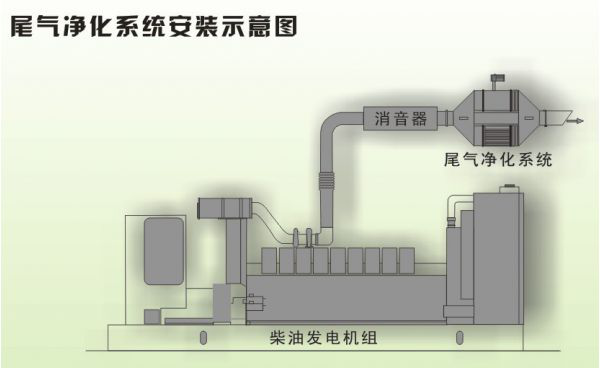

　　5、產品原理圖

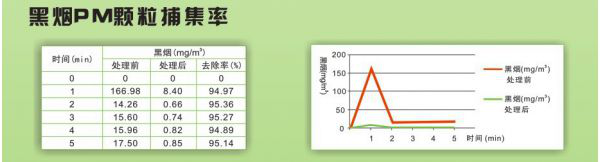

　　6、黑煙PM顆粒鋪集率：

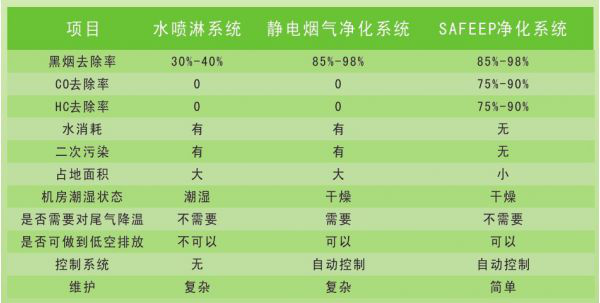

　　7、同類產品對比：

　　8、發電機組尾氣凈化裝置系統維護

　　凈化系統保修一年，終身維護，在保修期內免費更換保修部件。

　　凈化系統每一年或壓力報警指示燈亮時做濾芯的清潔，濾芯可重復使用,濾芯清潔方法如下：

　　1.從進出氣口中拆下DPF組件，并且記下DPF組件的進氣端方向。

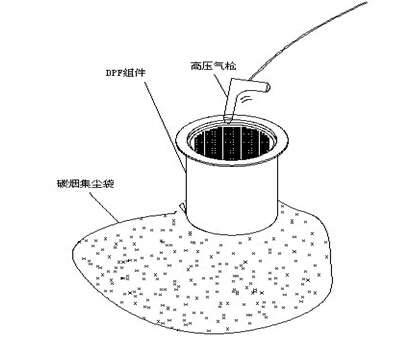

　　2.使用空氣壓縮機(或者別的壓縮空氣源，壓力>0.6MPa)的高壓氣體和高壓槍，對DPF組件的出氣端均勻吹氣，把積沉在陶瓷慮芯中的金屬、粘土等不能被氣化的顆粒反吹，直到?jīng)]有顆粒吹出為止。

　　(見下圖)

　　本產品可進行定制，用戶需提供以下資料信息：

　　1，柴油發電機組功率，排量

　　2，排氣口尺寸大小

　　3，可進行安裝的空間大小
